门禁嵌入式主板

YKT-L50

拨码对照表：

嵌入式主板上有一个八位的拨码，对应1-8，是用来设置机器地址码的，对应列表输出如下，下列表中数字下对应的ON和OFF代表拨码打上或者不打（ON代表拨上，OFF代表不拨）用户可根据下表查询对应地址码该如何拨码，8位最多可以输出255个地址码，以下只列出62个供参考，如需增加，请咨询厂家技术员。

设备蜂鸣器响声代表的意思

设备刷卡时蜂鸣器响声：

响一声：刷正常开门卡

响两声：刷管理卡

响三声：无效地址码

响四声：该卡为黑名单卡

响五声：该卡未进行发卡

刷密码卡时设备长鸣（两秒）

两声长响：卡过期

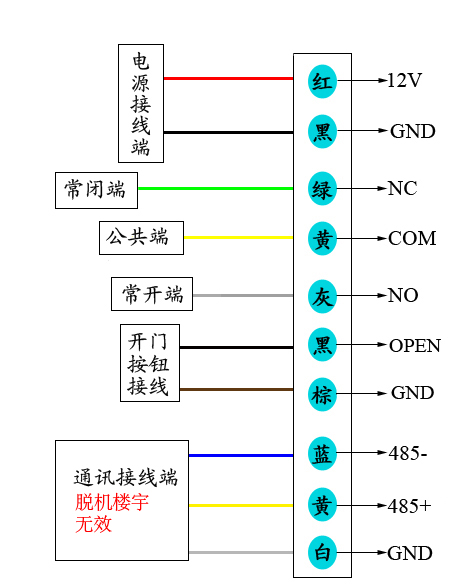

接线示意图

1、设备电源、控制接线图示说明：

施工注意事项以及故障排除方法

1、将有效卡在门禁机上面刷，蜂鸣器有响，但门未打开

☞ 把门禁机的电源线拔了，直接短路门禁电源的开锁信号线（PUSH与GND），检测一下是否能开门，如能正常开门，说明锁与门禁专用电源无异常。如不能正常开门，请更换门禁电源或者锁，或者检测一下锁的安装是否有偏差。

☞ 在检查锁与门禁电源都无异常的情况下，请检查一下门禁机与门禁电源的接线是否正确，在接线无误的情况，门还是无法开门，请与厂家技术员联系。

2、门一直处于常开状态或者开闭间隔交换状态

☞ 开门按钮的两根线短路了。

☞ 电源的开门信号线短路（PUSH与GND短路）。

☞ 门禁机的常开脚与公共脚短路（COM与NO短路）。

3、插上电，机器会嘀嘀鸣叫

☞ 电源功率不够，致使一体机无法正常启动，请更换功率较大的电源。

☞ 在确保门禁电源的供电正常的情况下，机器还一直鸣叫，请与厂家技术员联系。
